Hochspannungstransformatoren projektgerecht beschaffen
Von der technischen Klärung über die passgenaue Auswahl bis zur prüffähigen Dokumentation: Wir liefern Transformatoren für Netzbetreiber, Industrie, Rechenzentren, Energieerzeugung und anspruchsvolle Infrastrukturprojekte.
Was ist ein Hochspannungstransformator?
Ein Hochspannungstransformator – auch Hochspannungstrafo oder HV-Trafo genannt – überträgt elektrische Energie zwischen unterschiedlichen Wechselspannungs- und Stromebenen. Zwei oder mehr Wicklungen sind über einen magnetischen Kern gekoppelt. Das Verhältnis der Windungszahlen bestimmt, ob die Spannung hoch- oder heruntertransformiert wird.
Der Begriff wird nicht einheitlich verwendet: Er kann kompakte Hochspannungsquellen für Prüf-, Medizin- oder Labortechnik ebenso bezeichnen wie große Netz- und Leistungstransformatoren. Unser Portfolio konzentriert sich auf dreiphasige Verteil- und Leistungstransformatoren für Energieversorgung, Industrie und kritische Infrastruktur – projektbezogen bis 150 MVA und 154 kV.
Für Projekte auf der Verteilnetzebene bietet die Fachseite zu Mittelspannungstransformatoren ergänzende Informationen über Bauarten und typische Anwendungen im Mittelspannungsnetz.
Nicht irgendein Trafo. Der passende Transformator für Ihr Netz.
Ein Hochspannungstransformator ist keine Katalogware. Spannungsebenen, Leistung, Kurzschlussspannung, Regelbereich, Kühlung, Verluste, Aufstellbedingungen, Geräuschgrenzen und Schutzkonzept müssen zusammenpassen. Wir strukturieren diese Anforderungen und führen sie in einer belastbaren Beschaffungsspezifikation zusammen.
Transformatoren und Reaktoren für unterschiedliche Netzaufgaben
Die folgenden Leistungsgrenzen beschreiben das verfügbare Portfolio. Die konkrete Ausführung entsteht immer aus Ihrer Spezifikation und den anwendbaren Normen.
| Bauart | Typischer Einsatz | Technischer Rahmen | Kühlung / Aufstellung |
|---|---|---|---|
| Leistungstransformator | Übertragungsnetz, Kraftwerk, industrielle Hauptversorgung | bis 150 MVA und 154 kV | ONAN, ONAF oder OFAF; überwiegend Außenaufstellung |
| Öl-Verteiltransformator | Ortsnetzstation, Industrie und Infrastruktur | bis 2.500 kVA und 36 kV | hermetisch oder mit Ausdehnungsgefäß; innen oder außen |
| Trockentransformator | Gebäude, Rechenzentrum und brandschutzsensible Innenräume | bis 5.000 kVA und 36 kV | AN oder AF; trockene Innenaufstellung |
| Sondertransformator / Reaktor | Filterung, Erdung, Blindleistung und besondere Lastprofile | projekt- und anwendungsspezifisch | nach elektrischer und thermischer Auslegung |

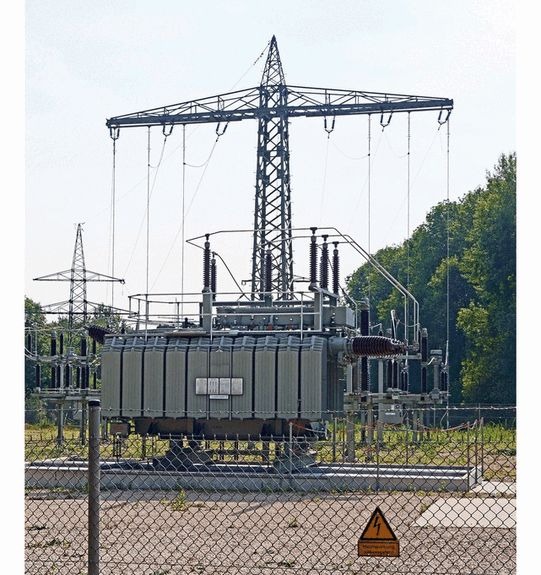

Leistungstransformatoren
Für Übertragungsnetze, Kraftwerke und industrielle Hauptversorgungen – bis 150 MVA und 154 kV, mit ONAN-, ONAF- oder OFAF-Kühlung.
Leistungstransformatoren ansehen →

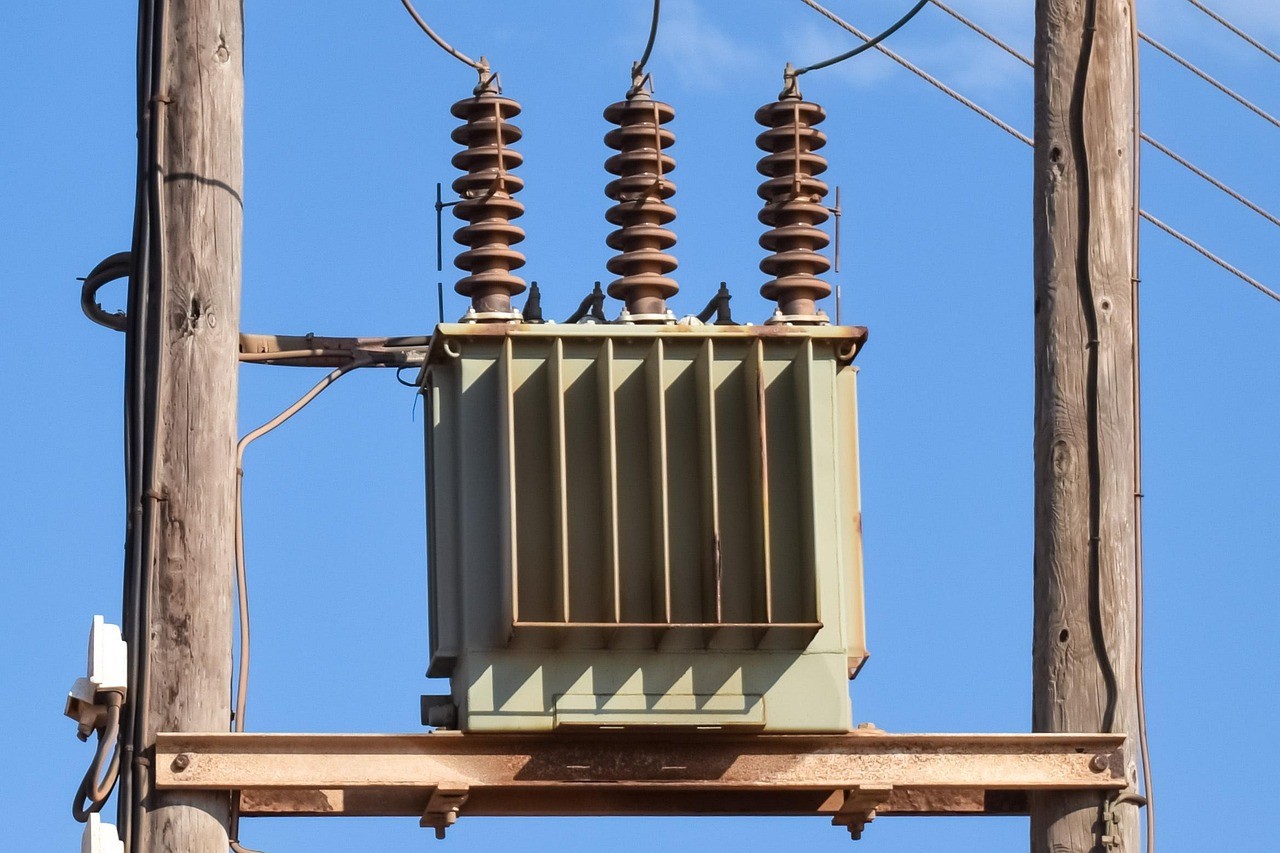

Öltransformatoren
Hermetische und ausdehnungsgefäßbewehrte Verteiltransformatoren für robuste Außen- und Stationsanwendungen – bis 2.500 kVA und 36 kV.
Öltransformatoren vergleichen →

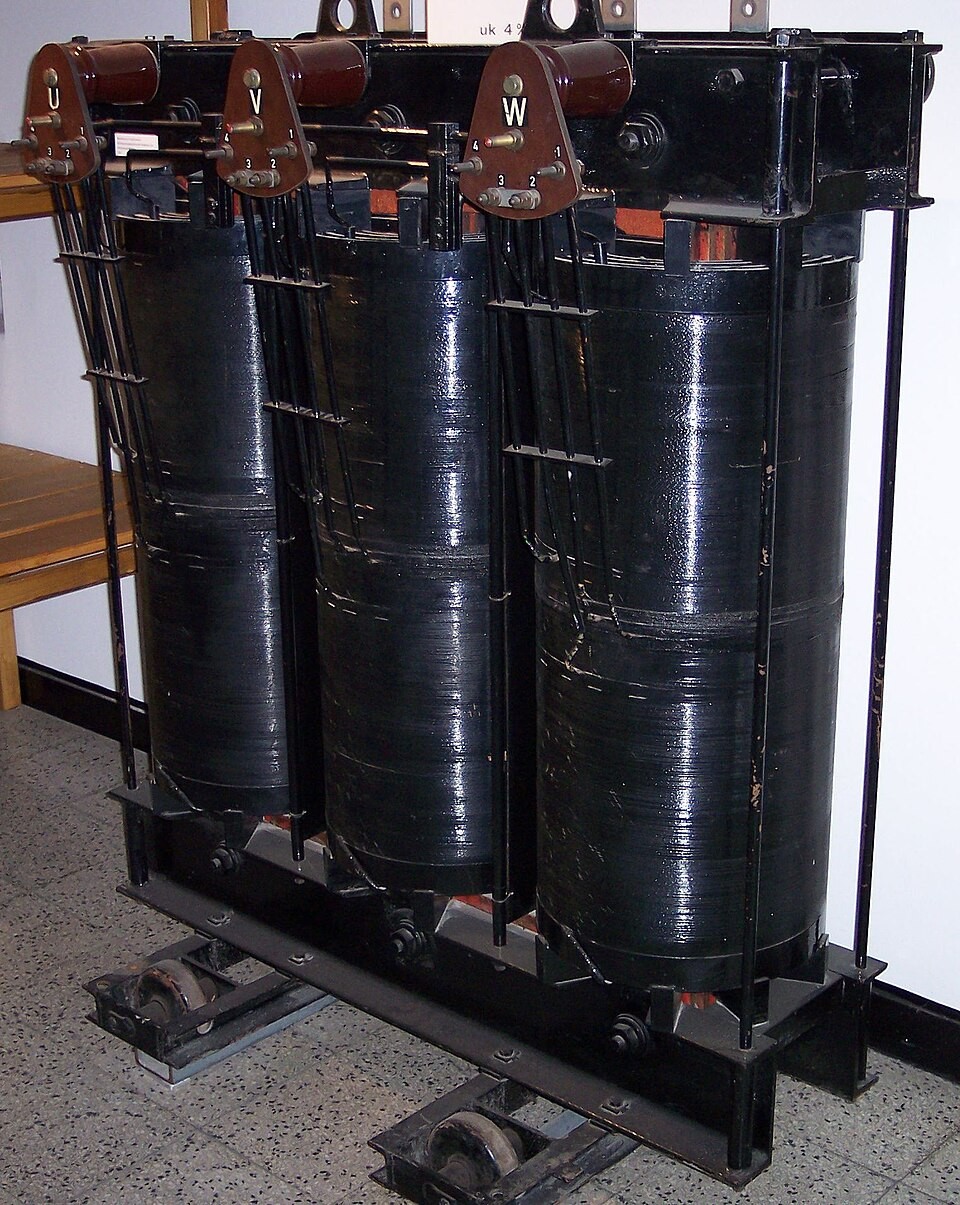

Trockentransformatoren
Gießharz- und Trockentransformatoren für Innenräume, Rechenzentren und Gebäudeinfrastruktur – bis 5.000 kVA und 36 kV.
Trockentransformatoren ansehen →Sondertransformatoren
Filter-, Erdungs- und amorphkernbasierte Transformatoren für spezielle Netz- und Prozessanforderungen.
Sonderlösungen prüfen →Shunt-Reaktoren
Ölgefüllte Kompensationsdrosseln für die Regelung kapazitiver Blindleistung – projektbezogen bis 34,5 kV und 1–5 MVAr.
Shunt-Reaktoren ansehen →Transformator kaufen
Strukturierter Anfrageprozess für Ersatz-, Neubau- und Erweiterungsprojekte – von der Datenaufnahme bis zur Angebotsbewertung.
Zum Kaufprozess →Transformatorlösungen für spezifische Einsatzfälle
Neben den klassischen Produktgruppen unterstützen wir bei anwendungsspezifischen Projekten mit eigenen fachlichen Anforderungen.
Amorphkern-Transformator
Besonders niedrige Leerlaufverluste für Anlagen mit hoher Betriebsstundenzahl.
Zum Amorphkern-Transformator →Photovoltaik-Anlagen
Netztransformatoren für PV-Freiflächenanlagen, abgestimmt auf Wechselrichter und Netzanschlussbedingungen.
Zum PV-Transformator →Windkraftanlagen
Turm-, Gondel- und Sammelstationslösungen für Windenergieanlagen und Windparks.
Zum Windkraft-Transformator →Ladeinfrastruktur
Trafostationen für Schnellladeparks, ausgelegt auf Gleichzeitigkeit und künftige Ausbaustufen.
Zum Ladepark-Transformator →Retrofit & Ersatz
Bewertung von Bestandsanlagen und fundierte Entscheidung zwischen Weiterbetrieb, Retrofit und Neubeschaffung.
Zur Retrofit-Bewertung →Rechenzentren
Trockentransformatoren und Anschlusskonzepte für die hohe Verfügbarkeitsanforderung von Rechenzentren.
Zur Rechenzentrums-Lösung →Welche Angaben entscheiden über die richtige Lösung?
Je vollständiger die technischen Randbedingungen, desto belastbarer sind Auslegung, Termin und Preis. Fehlende Werte klären wir gemeinsam.
Bemessungsleistung, Primär- und Sekundärspannung, Frequenz, Schaltgruppe, Kurzschlussspannung.
Lastprofil, Parallelbetrieb, Stufenschalter, Regelbereich, Überlastfälle und Netzrückwirkungen.
Innen oder außen, Umgebungstemperatur, Höhenlage, Abmessungen, Gewicht, Schall und Brandschutz.
Routine-, Typ- und Sonderprüfungen, Werksabnahme, Zeichnungen, Datenblätter und Prüfberichte.
Für kritische Infrastruktur und dauerhafte Lasten
Netzbetreiber und Umspannwerke
Netzkopplung, Ersatzbeschaffung, Kapazitätserweiterung und Neubau.
Industrie und Prozessanlagen
Hauptversorgung für Chemie, Metall, Zement, Automotive und Produktion.
Rechenzentren
Redundante, verlustoptimierte Versorgung für wachsende IT-Lasten.
Erneuerbare Energien
Netzanbindung von Solar-, Wind- und Speicherprojekten.
Bahn und Infrastruktur
Robuste Lösungen für Verkehr, Tunnel und öffentliche Versorgung.
Kraftwerke und Eigenversorgung
Aufspannung, Verteilung und sichere Versorgung von Hilfsbetrieben.
Vom Lastenheft zum prüfbaren Angebot
Anforderung klären
Vorhandene Spezifikation prüfen oder fehlende Projektdaten strukturiert erfassen.
Technik abstimmen
Ausführung, Verluste, Zubehör, Schutz, Schnittstellen und Prüfungen festlegen.
Angebot bewerten
Technische Abweichungen, Lieferumfang, Dokumentation, Termin und Gesamtkosten transparent machen.
Lieferung begleiten
Freigaben, Fertigungsunterlagen, Werksprüfung, Logistik und Übergabedokumentation koordinieren.
Kurz beantwortet
Was ist ein Hochspannungstransformator?
Ein Hochspannungstransformator überträgt elektrische Energie zwischen Netzen unterschiedlicher Spannungsebenen. Im industriellen Sprachgebrauch werden große Leistungstransformatoren oberhalb der üblichen Mittelspannungsebene häufig als Hochspannungstransformatoren bezeichnet.
Welche Daten werden für ein Angebot benötigt?
Mindestens Bemessungsleistung, Primär- und Sekundärspannung, Frequenz, Schaltgruppe, Kurzschlussspannung, Aufstellort, Kühlart und gewünschter Liefertermin. Ein vorhandenes Datenblatt oder Lastenheft kann im Anfrageprozess ergänzt werden.
Kann ein Transformator für Parallelbetrieb ausgelegt werden?
Ja. Dafür müssen unter anderem Übersetzungsverhältnis, Schaltgruppe, Kurzschlussspannung, Stufenstellung und zulässige Lastaufteilung technisch zusammenpassen.
Welche Prüfungen sind möglich?
Der Prüfplan kann Routine-, Typ- und Sonderprüfungen sowie eine Werksabnahme umfassen. Umfang und Nachweise werden vor Auftragserteilung projektbezogen vereinbart.
Werden auch Sondertransformatoren angeboten?
Ja. Dazu zählen unter anderem Filter- und Erdungstransformatoren, amorphkernbasierte Ausführungen und Shunt-Reaktoren.
Was kostet ein Hochspannungstransformator?
Ein belastbarer Preis ist erst nach technischer Klärung möglich. Maßgeblich sind Leistung und Spannungsebenen, garantierte Verluste, Kühlung, Stufenschalter, Schutz- und Überwachungstechnik, Prüfprogramm, Dokumentation, Transport und Liefertermin. Deshalb vergleichen wir Angebote anhand derselben Spezifikation statt über pauschale Katalogpreise.
Worin unterscheiden sich Hochspannungs- und Mittelspannungstransformatoren?
Die Bezeichnung hängt vom Netz und vom betrachteten Betriebsmittel ab. Für die Beschaffung sind deshalb nicht allgemeine Begriffe, sondern die konkrete höchste Betriebsmittelspannung, Bemessungsspannungen, Isolationspegel und anwendbaren Netzbetreibervorgaben entscheidend.
Transformatorprojekt konkretisieren
Übermitteln Sie die wichtigsten technischen Daten direkt über das Online-Formular. Wir melden uns mit gezielten Rückfragen und einer belastbaren nächsten Einschätzung.
